Der Smart BatteryProtect trennt die Batterie von den weniger wichtigen Verbrauchern, bevor sie vollständig entladen ist (wodurch sie beschädigt würde) bzw. bevor sie nicht mehr über ausreichend Energie zum Starten des Motors verfügt.
Durch die Verwendung von Bluetooth zur Programmierung des Smart BatteryProtect lassen sich sämtliche erforderlichen Ein-/Abschalt-Schwellwerte einstellen. Alternativ lässt sich einer von neun voreingestellten Ein-/Abschalt-Schwellwerten mithilfe des Programmierungs-Pins einstellen (siehe Handbuch).
Sofern notwendig lässt sich die Bluetooth-Funktion abstellen.
BatteryProtect ist nicht für Rückströme von Ladegeräten ausgelegt.
Schützt die Batterie vor Tiefenentladung und kann als System-Ein-Aus-Schalter verwendet werden
Der Smart BatteryProtect trennt die Batterie von den weniger wichtigen Verbrauchern, bevor sie vollständig entladen ist (wodurch sie beschädigt würde) bzw. bevor sie nicht mehr über ausreichend Energie zum Starten des Motors verfügt. Der Ein-/Aus-Eingang kann als System-Ein-Aus-Schalter verwendet werden.
12/24 V automatische Erkennung des Spannungsbereichs
Der Smart BatteryProtect ermittelt nur einmal automatisch die Systemspannung.
Bluetooth: Einfache Programmierung
Durch die Verwendung von Bluetooth zur Programmierung des Smart BatteryProtect lassen sich sämtliche erforderlichen Ein-/Abschalt-Schwellwerte einstellen.
Alternativ lässt sich einer von neun voreingestellten Ein-/Abschalt-Schwellwerten mithilfe des Programmierungs-Pins einstellen (siehe Handbuch).
Sofern notwendig lässt sich die Bluetooth-Funktion abstellen.
Eine besondere Einstellung für Lithium-Ionen-Batterien
In diesem Modus lässt sich der BatteryProtect durch das VE.Bus BMS steuern.

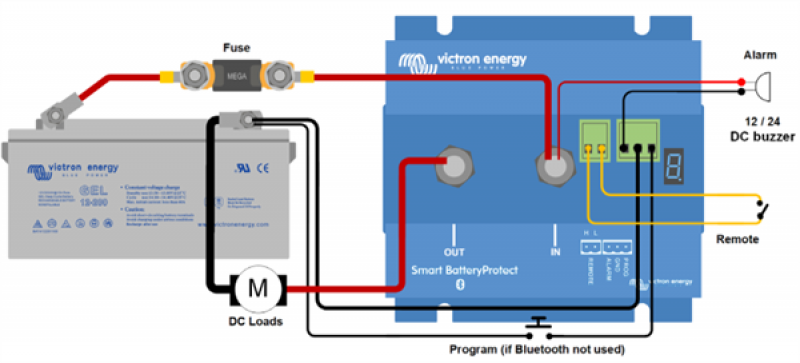

Hinweis: Der BatteryProtect lässt sich auch als Lade-Unterbrecher zwischen einem Batterie-Ladegerät und einer Lithium-Ionen-Batterie verwenden. Siehe Anschlussdiagramm im Handbuch.
Extrem niedriger Stromverbrauch
Das ist wichtig im Falle von Lithium-Ionen-Batterien, insbesondere nach dem Abschalten aufgrund eines niedrigen Spannungslevels.
Bitte beachten Sie hierzu auch das Datenblatt über Lithium-Ionen-Batterien und das Handbuch des VE.Bus BMS für weitere Informationen.
Überspannungsschutz
Damit empfindliche Verbraucher nicht durch eine Überspannung beschädigt werden, wird die Last immer dann
abgeschaltet, wenn die Gleichspannung den Wert von 16,3 V bzw. 32,6 V überschreitet.
Explosionsschutz
Keine Relais sondern MOSFET-Schalter und daher keine Funkenbildung.
Ausgang für verzögerten Alarm
Der Alarm-Ausgang wird dann aktiviert, wenn die Batteriespannung mehr als 12 Sekunden lang unter den voreingestellten Wert zum Abschalten fällt. Das Einschalten des Motors aktiviert daher den Alarm nicht. Der Alarm-Ausgang ist ein kurzschlussgeschützter offener Kollektor-Ausgang, der mit der negativen (Minus-) Schiene verbunden ist. Max. Strom 50 mA. Der Alarm-Ausgang wird normalerweise dazu verwendet, um ein akustisches Signal, eine LED oder ein Relais zu aktivieren.
Verzögertes Abschalten der Last und verzögertes Wiedereinschalten
Die Last wird 90 Sekunden nachdem die Batteriespannung unter den voreingestellten Schwellwert absinkt, abgeschaltet.
Steigt die Batteriespannung innerhalb dieses Zeitraums (nachdem zum Beispiel der Motor gestartet wurde) erneut bis auf den Schwellwert zum Anschließen an, wird die Last nicht abgeschaltet.
Die Last wird 30 Sekunden nachdem die Batteriespannung den voreingestellten Schwellwert zum Wiedereinschalten überschreitet, wieder eingeschaltet.

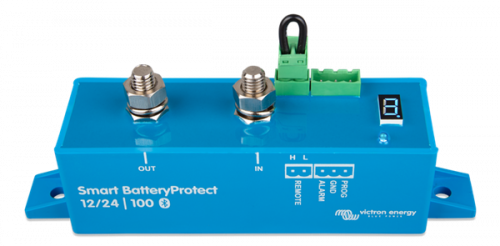

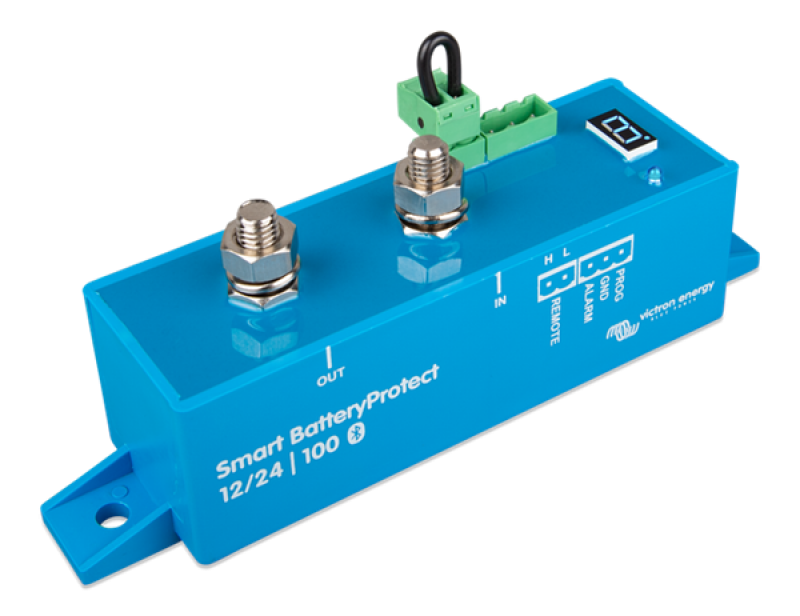

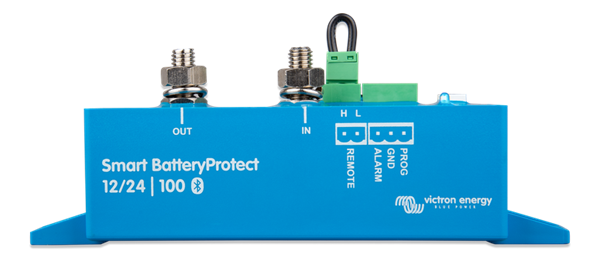

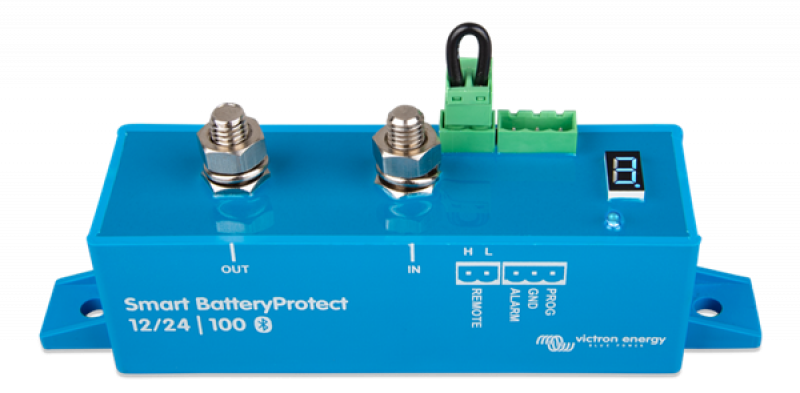

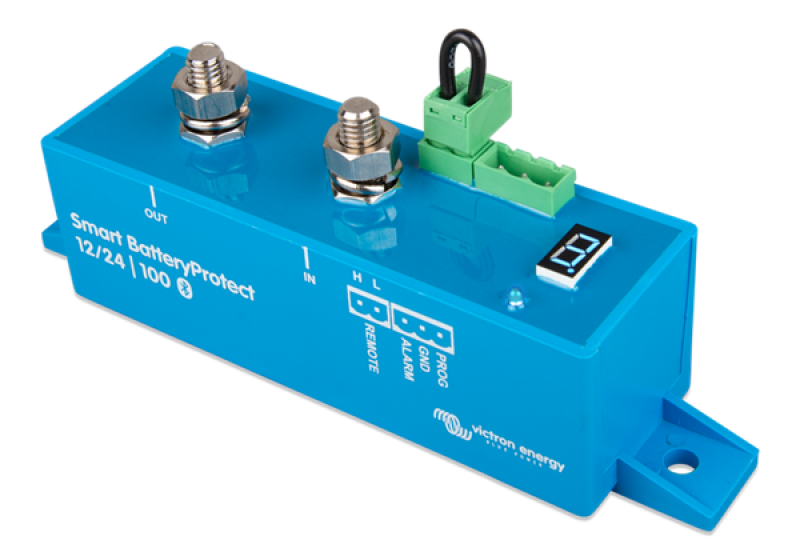

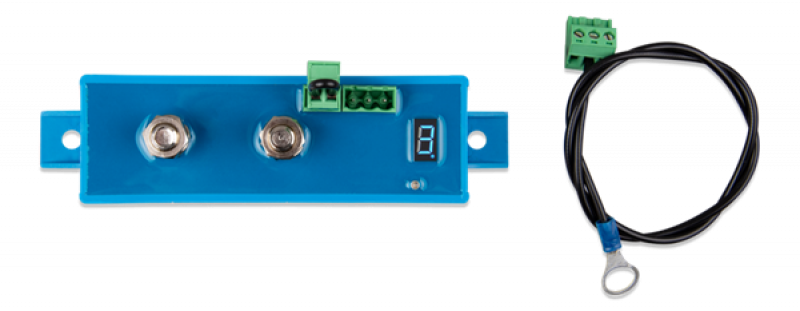

Smart BatteryProtect | Smart BP-100 |
Maximaler unterbrechungsfreier Laststrom | 100A |
Spitzenstrom (30s) | 600A |
Betriebsspannung | 6-35A |
Stromverbrauch (BLE ein) | an: 1,4mA aus: 0,9mA |
Stromverbrauch (BLE aus) | an: 1,2mA aus: 0,7mA |
Verzögerung Alarmausgang | 12s |
Maximale Last am Alarmausgang | 50mA |
Verzögerung Last abschalten | 90s (sofort, wenn durch den Remote-Schalter ausgelöst) |
Verzögerung Last wieder einschalten | 30s |
Standardschwellwerte | Ausschalten: 10,5V bzw. 21V (programmierbar) Einschalten: 12V bzw. 24V (programmierbar) |
Betriebstemperaturbereich | Volle Last -40°C bis +40°C bis zu 60% der Nennlast bei 50°C |
Schutzklasse | Elektronik IP67 (vergossen) Anschlüsse: IP00 |
Anschluss | M8 |
Gewicht | 0,5kg |
Abmessungen | 59 x 42 x 115mm |
ACHTUNG: BatteryProtect ist nicht für Rückströme von Ladegeräten ausgelegt
