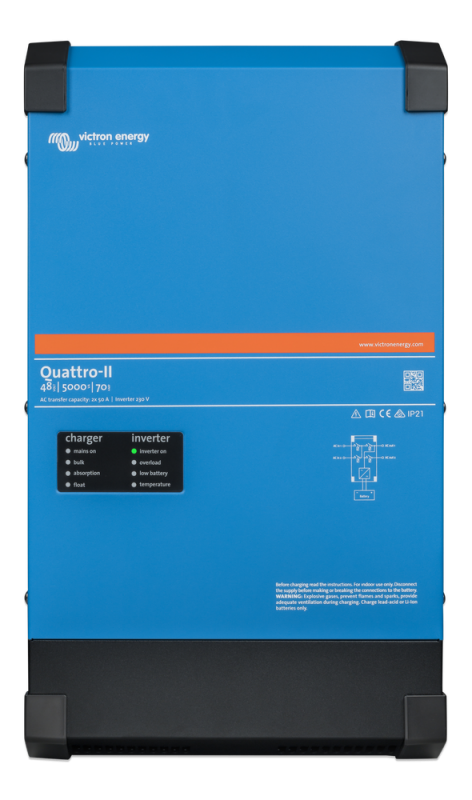

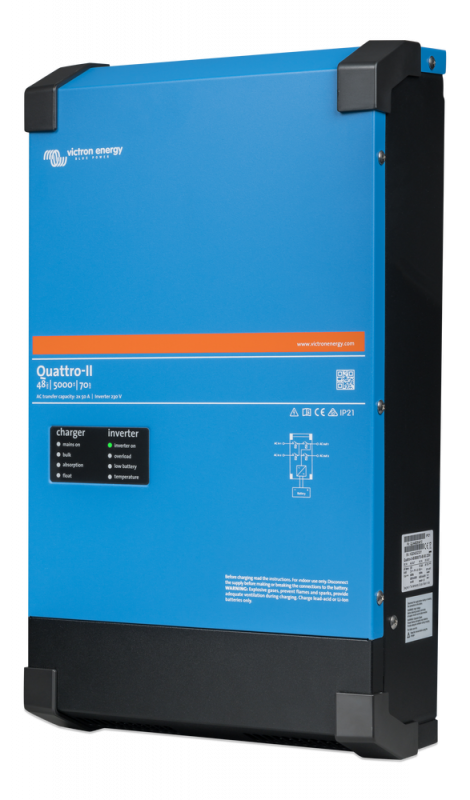

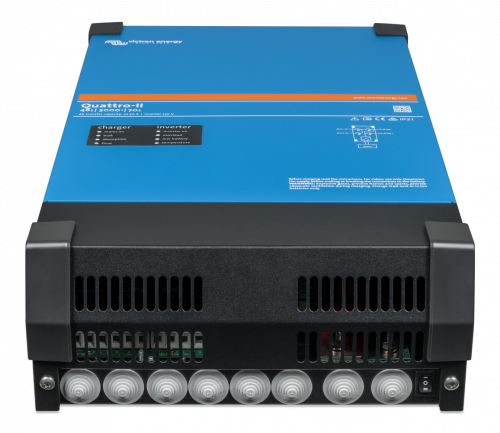

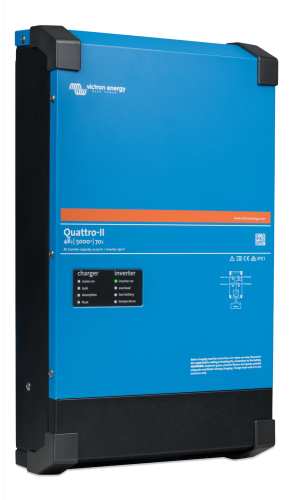

Victron Quattro-II 48/5000/70-50/50 230V
(Art.Nr.: VIQUA482504010)
Ähnlich wie der MultiPlus-II ist auch der Quattro-II eine Kombination aus Wechselrichter und Ladegerät. Außerdem kann er zwei AC-Eingänge annehmen und sich automatisch mit der aktiven Quelle verbinden. Diese elegante Lösung bietet zahlreiche Funktionen wie die eines echten Sinus-Wechselrichters, eine adaptive Lade-Funktion, Hybrid PowerAssist-Technologie sowie mehrere Möglichkeiten zur Systemintegration, zum Beispiel 3-Phasen- oder Split-Phasen-Betrieb sowie Parallel-Betrieb.

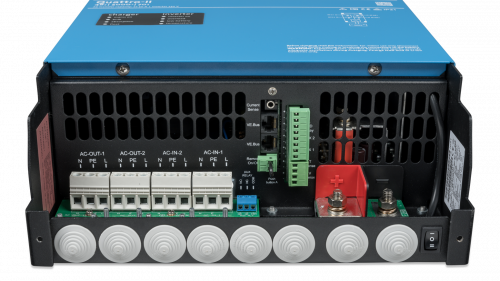

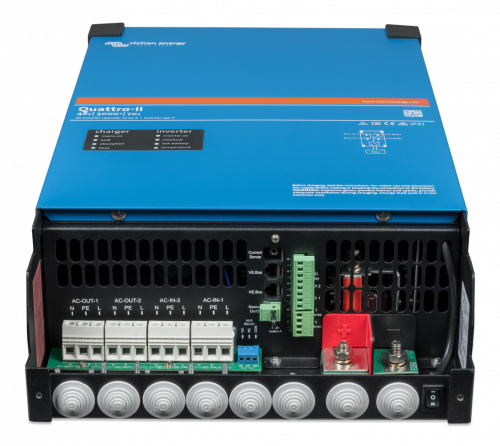

Zwei AC-Eingänge und zwei AC-Ausgänge
Der Quattro-II kann an zwei unabhängige Wechselstrom-Quellen angeschlossen werden, zum Beispiel an einen landseitigen Stromanschluss und einen Generator oder auch an zwei Generatoren. Der Quattro-II verbindet sich automatisch mit der aktiven Quelle. Der Hauptausgang stellt eine unterbrechungsfreie Funktionalität sicher. Tritt ein Stromausfall auf oder wird die Verbindung zum landseitigen Strom bzw. Generatorstrom unterbrochen, übernimmt der Quattro-II die Versorgung der angeschlossenen Verbraucher. Die Umschaltung geschieht so schnell (in weniger als 20 Millisekunden), dass ein unterbrechungsfreier Betrieb von Computern und anderen elektronischen Geräten gewährleistet ist. Der zweite Ausgang liefert nur dann Strom, wenn an einem der Eingänge des Quattro-II Wechselstrom anliegt. An diesen Ausgang können Verbraucher angeschlossen werden, die die Batterie nicht entladen dürfen, wie z.B. eine Klimaanlage oder ein Wassererhitzer.
Einzigartige PowerAssist-Funktion
Der Quattro-II verhindert, dass eine begrenzt belastbare Wechselstromquelle, z.B. ein Generator oder ein Landstromanschluss, überlastet wird. Zunächst wird automatisch der Ladevorgang der Batterie reduziert, falls sonst eine Überlastung eintreten würde. Als nächstes wird durch die Energie aus der Batterie die Leistung eines Generators oder die einer Landstromversorgung verstärkt.
Praktisch unbegrenzte Leistung durch Parallelschaltung
Bis zu 6 Quattro-II können bei hohem Leistungsbedarf parallel geschaltet werden. 3-Phasen- oder Split-Phasen-Betrieb ist ebenso möglich.
|
Quattro-II 48/5000/70-50 |
|
| PowerControl & PowerAssist |
Ja |
| Transferschalter |
50 A |
| Maximaler AC-Eingangsstrom |
50 A |
|
WECHSELRICHTER |
|
| DC-Eingangsspannungsbereich |
38–66 V |
| Ausgang |
Output voltage: 230 VAC ± 2% Frequency: 50 Hz ± 0,1% |
| Kont. Ausgangsleistung bei 25 °C |
5000 VA |
| Kont. Ausgangsleistg. bei 25 °C |
4000 W |
| Kont. Ausgangsleistg. bei 40 °C |
3700 W |
| Kont. Ausgangsleistg. bei 65 °C |
3000 W |
| Maximale offenkundige Einspeiseleistung |
5000 VA |
| Spitzenleistung |
9000 W |
| Max. Wirkungsgrad |
96% |
| Null-Last-Leistung |
18 W |
| Null-Last Leistung im AES-Modus |
12 W |
| Null-Last Leistung im Such-Modus |
2 W |
|
LADEGERÄT |
|
| Wechselstrom-Eingang |
Input voltage range: 187-265 VAC Input frequency: 45 – 65 Hz power factor: 1 |
| „Konstant“-Ladespannung (absorption) |
28,8 V |
| „Erhaltungs“-Ladespannung (float) |
27,6 V |
| Lagermodus |
26,4 V |
| Maximaler Batterie-Ladestrom |
70 A |
| Batterietemperaturfühler |
Yes |
|
ALLGEMEINES |
|
| Zusatzausgang |
Ja (32A) Default setting: switches off when in inverter mode |
| Programmierbares Relais |
JA |
| Schutz |
a) output short circuit b) overload c) battery voltage too high d) battery voltage too low e) temperature too high f) 230 VAC on inverter output g) input voltage ripple too high |
| VE.Bus-Schnittstelle |
For parallel and three phase operation, remote monitoring and system integration |
| COM-Port für allgemeine Nutzung |
Ja, 2x |
| Ferngesteuerte Ein-/Aus-Schaltung |
Ja |
| Betriebstemperaturbereich |
-40 to +65°C (fan assisted cooling) |
| Feuchte (nicht kondensierend) |
max 95% |
|
GEHÄUSE |
|
| Material & Farbe |
Steel, blue RAL 5012 |
| Schutzklasse |
IP22 |
| Batterie-Anschluss |
M8 Bolzen |
| 230 V AC Anschluss |
13mm² Schraubterminals |
| Gewicht |
30kg |
| Abmessungen (HxBxT) mm |
560 x 328 x 148 mm |
|
NORMEN |
|
| Sicherheit |
EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1, EN-IEC 62109-2 |
| Emissionen / Immunität |
EN 55014-1, EN 55014-2 EN-IEC 61000-3-2, EN-IEC 61000-3-3 IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3 |
Handelsmarke: Victron
Hersteller/Ansprechpartner:
Victron Energy B.V.
De Paal 35
1351 JG Almere
Niederlande
E-mail: sales@victronenergy.com
https://www.victronenergy.de
