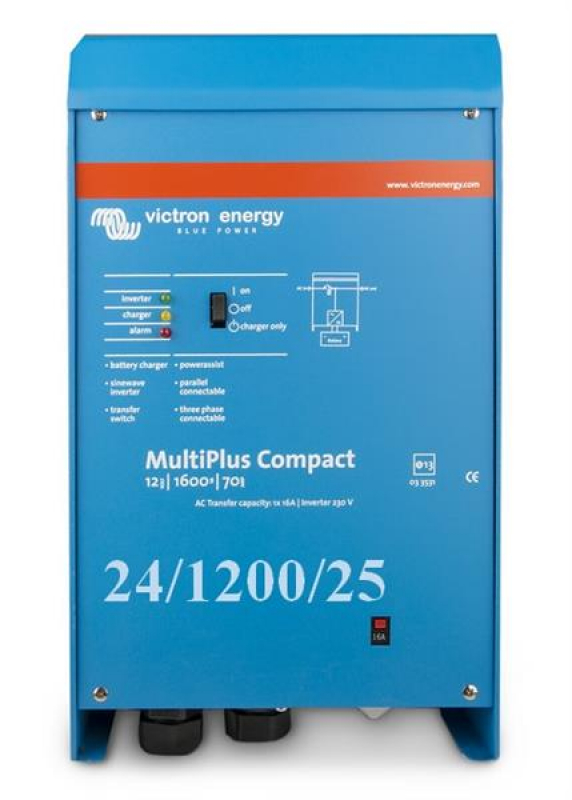

Victron MultiPlus Compact 24/1200/25-16 230V - Kundenrücklieferung

Dieses spezielle Gerät wurde von einem Kunden zurück gesendet, da ihm die das Gerät zu laut war (wollte es unter dem Bett einbauen).

Die Sinus-Wechselrichter der Victron MultiPlus Compact Serie erzeugen aus Batteriespannung eine saubere SINUS-Spannung, die auch für empfindliche Geräte (Netzteile oder Hochdruckpumpen) geeignet ist. Als Kombinationsgeräte haben sie weiterhin ein integriertes Ladegerät um die Batterie auch wieder aufladen zu können. Das integrierte 16A Umschaltrelais schaltet dabei selbsttätig auf Ladebetrieb um, sobald eine externe Spannungsquelle verfügbar ist.

Multifunktional
Der Victron MultiPlus ist ein leistungsfähiger Wechselrichter mit reiner Sinuswelle, ein fortschrittlicher Batterielader, der die adaptive Ladetechnologie nutzt, und ein Hochgeschwindigkeits-Wechselspannungs-Transferschalter in einem einzigen kompakten Gehäuse. Abgesehen von diesen primären Funktionen bietet der MultiPlus noch mehrere erweiterte Funktionen, die im Folgenden erläutert werden. Es gibt Modelle für den Bereich von 800 VA bis 5000 VA pro Modul.

Zwei Wechselstromausgänge
Der Hauptausgang stellt einen unterbrechungsfreien Betrieb sicher. Im Falle eines Netzausfalls oder bei einer Unterbrechung des Lad-/Generatorstroms übernimmt der MultiPlus die Versorgung der angeschlossenen Verbraucher. Die Umschaltung geschieht so schnell (in weniger als 20 Millisekunden), dass ein unterbrechungsfreier Betrieb von Computern und anderen elektronischen Geräten gewährleistet ist. Der zweite Ausgang liefert nur dann Strom, wenn an einem der Eingänge des MultiPlus Wechselstrom verfügbar ist. Verbraucher, die die Batteriennicht entladen dürfen, wie z.B. ein Wassererhitzer (Boiler) , können an  diesen Ausgang angeschlossen werden. (Der Zweite Ausgang ist nur bai Modellen mit einem 50A Transferschalter verfügbar.

Praktisch unbegrenzte Leistung durch Parallelschaltung
Bis zu sechs Multis können bei hohem Leistungsbedarf parallel geschaltet werden. Das ergibt beispielsweise bei sechs 24/5000/120 Eiheiten 25kW / 30kVA Ausgangs-Leistung mit 720A Ladekapazität.

Dreiphasen-Betrieb (Drehstrom)
Abgeshene von dem parallelen Anschluss, können auch drei Einheiten desselben Modells für einen Drei-Pahsen-Ausgeng (Drehstrom) konfiguriert werden. Damit jedoch nicht genug: Bis zu sechs Sets mit je drei Einheiten können parallel geschaltet werden, um eine riesige 75kW / 90 kVA Wechselrichter- und über 2.000A Ladekapazität zu erzielen.

Power-Control - Arbeiten mit begrenzter Generatorleistung, eingeschränktem Land- oder Netzstrom
Der MultiPlus ist ein sehr leistungsstarkens Batterie-Ladegerät. Daher nimmt er vom Generator bzw. der Landtromversorgung viel Strom auf (fast 10A pro 5kVA Multi bei 230V AC). Mit dem Fernbedienungspaneel Multi Control kann der maximal aufzunehmende Netz- bzw. Generatorstrom eingestellt werden. Der MultiPlus nimmt dann Rücksicht auf weitere Angeschlossenen Wechselstromverbraucher und nutzt zum Laden nur den Strom, der noch "übrig" ist. So wird verhindert, dass der Generator- oder der Landstromanschluss überlastet wird.

PowerAssist - "Leistungssteigerung" von Generatoren und Landanschlussunterstützung
Mit dieser Funktion erhält das PowerControl-Prinzip eine neue Dimension. Sie ermöglicht, dass der MultiPlus zu schwach ausgelegte alternative Quellen stützt. Lastspitzen treten häufig nur für einen begrenzten Zeitraum auf. In einem solchen Fall stellt der MultiPlus sicher, dass eine zu schwache Landstrom- bzw. Generatorleistung sofort durch Energie aus der Batterie kompensiert wird- Wird die Last reduziert, d.h. werden Verbruacher ausgeschaltet, kann die dann wieder ausreichend vorhandene Energie zum Laden der Batterien genutzt werden.

Vierstufiges adaptives Ladegerät und Laden zweier Batterien (Batteriebänke)
Der Hautausgang sogt mithilfe der fortschrittlichen "adaptiven Lade-"software für ein leistungsstarkes Laden des Batteriesystems. Die Software nimmt eine Feineinstellung des automatischen, dreistufen Ladevorgangs vor, um ihn bestmöglich an den Batteriezustand anzupassen. Außerdem fügts sie noch eine vierte Stufe für lange Zeiträume im Erhaltungsmodus hinzu. Der adaptive Ladevorgang wird im Datenblatt des Phönix Ladegerätes und auf der Webseite des Herstellers unter "Technische Informationen" ausführlicher beschrieben. Abgeshenen davon lädt der MultiPlus auch noch eine zweite Batterie, indem er einen unabhängigen Erhaltungsladungsausgang vewendet, der für eine Antriebsmaschine oder eine Generator-Starterbatterie ausgelegt ist (Erhaltungsladeausgang nur bei 12V und 24V Modellen erhältlich).

Unterbrechungsfreier Wechselstrom (UPS-Funktion)
Im Falle eines Netzfehlers oder einer Unterbrechung des Landstroms bzw. Bordgenerators wird der Wechselrichter des Multis automatisch eingeschaltet und übernimmt die Versorgung der angeschlossenen Verbraucher. Die Umschaltung geschieht so schnell (in weniger als 20 Millisekunden), dass ein unterbrechungsfreier Betrieb von Computern und anderen elektronischen Geräten gewährleistet ist.

Systemkonfiguration so leicht wie noch nie
Nach der Installation ist der MultiPlus betriebsbereit.
Wenn die Einstellungen verändert werden müssen, kann dies innerhalb von ein paar Minuten mithilfe des neuen DIP-Schalter-Einstellungsverfahrens erfolgen. Sogar eine Parallelschaltung oder ein Drei-Phasenbetrieb (Drehstrom) lässt sich mithilfe der DIP-Schalter programmieren: dafür wird kein Computer benötigt! Alternativ kann anstelle der DIP-Schalter auch VE-Net verwendet werden. Außerdem steht auch noch hoch entwickelte Software (VE.Bus Schnelkonfiguration und VE.Bus System Konfiguration) zur Verfügung, um einige neue, erweiterte Funktionen zu konfigurieren.
