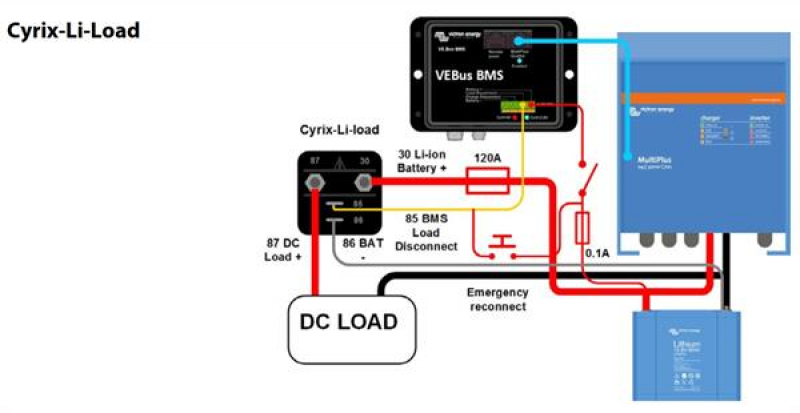

Der Cyrix-Li-Load schaltet ab, wenn sein Steuerungseingang den Zustand "free floating " (offener Stromkreis) erreicht.
Wenn sich die Batteriespannung nach dem Abschalten wieder erholt (das passiert, wenn keine anderen Lasten an die Batterie angeschlossen sind), wird der Ausgang des BMS hoch und der Cyrix schaltet nach 30 Sekunden wieder ein. Nach 3 Einschaltversuchen bleibt der Cyrix solange abgeschaltet, bis die Spannung mindestens 30 Sekunden lang auf über 13 V (bzw. 26 V oder 52 V) angestiegen ist (das ist ein Anzeichen dafür, dass die Batterie wieder aufgeladen wird).
Alternativ kann eine Batterie Schützen verwendet werden (Vorteil: sehr geringer Stromverbrauch ).

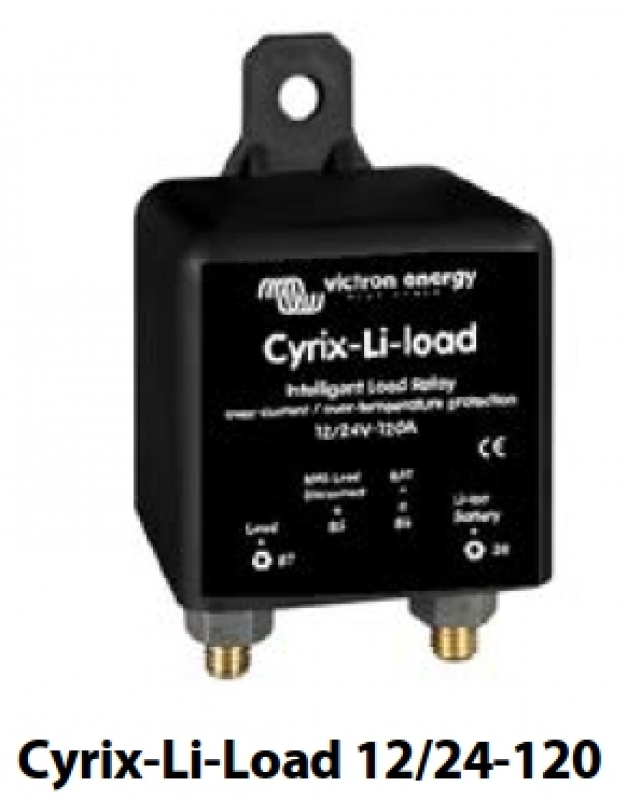

Technische Daten
| Dauerstrom und Abschaltstrom | 120A |
| Steuerungseingang | Der Cyrix schaltet ein, wenn der Steuerungseingang hoch ist (etwa Batteriespannung)
Der Cyrix schaltet ab, wenn der Steuerungseingang im Zustand "free folating" (offener Stromkreis" belassen wird oder auf LOW
gesetzt wird. |
| Spannung anschließen | Siehe Text |
| Spannung unterbrechen | Siehe Text |
| Stromaufnahme wenn offen | <4 mA |
| Schutzklasse | IP54 |
| Gewicht | 0,11kg |
| Maße (H x B x T) | 46 x 46 x 80mm |
