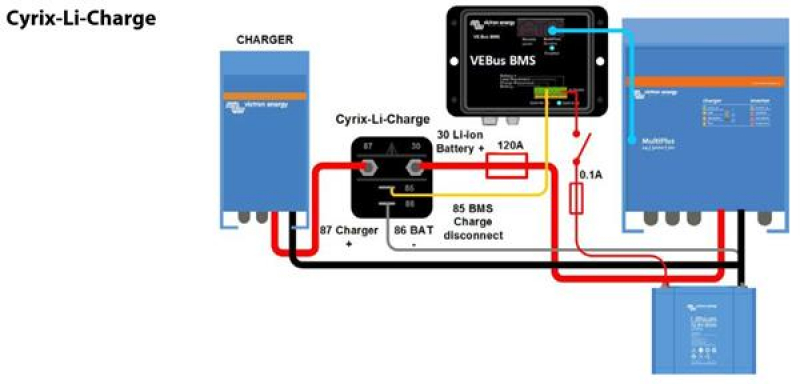

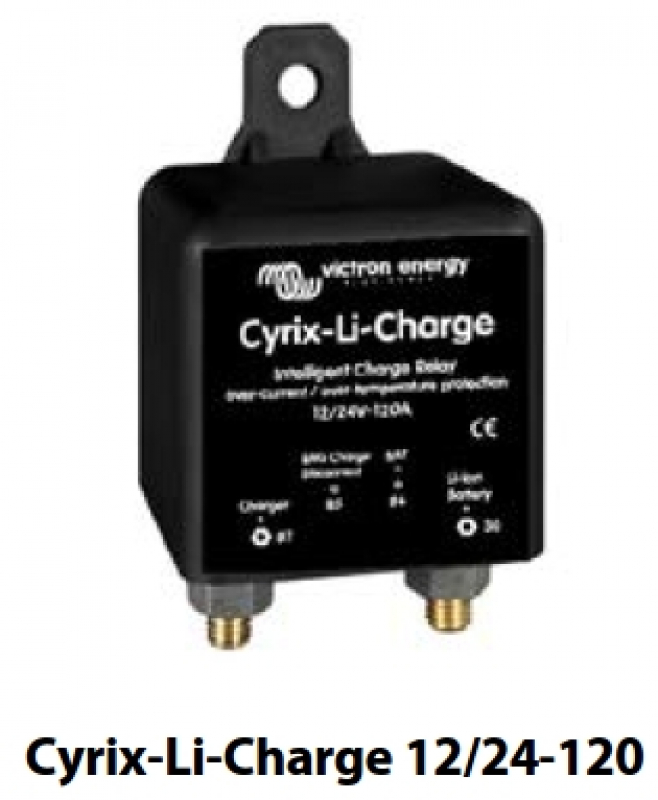

Der Cyrix-Li-Charge verbindet ein Batterieladegerät mit einer Verzögerungszeit von 3 Sekunden:
- wenn der Ausgang "Charge Disconnect" des VE. Bus BMS hoch ist und
- wenn er 13,7 V (bzw. 27,4 V oder 54,8 V) oder mehr an seinem Batterieladegerät-Anschluss misst und
- wenn er 2 V oder mehr an seinem Batterieanschluss misst (der Cyrix bleibt offen, wenn er nicht an die Batterie angeschlossen ist).
Der Cyrix-Li-Charge schaltet sofort ab, wenn sein Steuerungseingang den Zustand "free floating " (offener Stromkreis) erreicht, eine Zellüberspannung oder eine Zellübertemperatur anzeigt.
Im Allgemeinen wird ein Zellüberspannungsalarm kurz nach dem Anhalten des Ladevorgangs zurückgesetzt. Der Cyrix verbindet dann das Ladegerät wieder nach einer Verzögerung von 3 Sekunden. Nachdem zweimal versucht wurde, das Gerät im zeitlichen
Abstand von 3 Sekunden erneut zu verbinden, verlängert sich diese Verzögerungszeit auf 10 Minuten.
Immer dann, wenn die Batteriespannung unter 13,5 V (bzw. 27 V oder 54 V) liegt, schaltet der Cyrix mit einer Verzögerungszeit von 1 Stunde ab.
Anmerkung 1: Ist der Entladestrom gleich 0 oder ist nur ein sehr geringer Entladestrom vorhanden, schaltet der Cyrix nicht kurz nach dem Abschalten des Ladegerätes und/oder der Abtrennung ab, weil die Batteriespannung über dem Wert von 13,5 V bleibt.
Anmerkung 2: Wenn der Ausgang des Batterieladegerätes, nachdem der Cyrix abgeschaltet hat, sofort wieder auf 13,7 V oder mehr ansteigt, schaltet der Cyrix mit einer Verzögerungszeit von 3 Sekunden wieder ein.
Technische Daten
| Dauerstrom und Abschaltstrom |
120A
|
| Steuerungseingang |
Der Cyrix schaltet ein, wenn der Steuerungseingang hoch ist (etwa Batteriespannung)
Der Cyrix schaltet ab, wenn der Steuerungseingang im Zustand "free folating" (offener Stromkreis" belassen wird oder auf LOW
gesetzt wird.
|
| Spannung anschließen |
13,7 V / 27,4 V
|
| Spannung unterbrechen |
Siehe Text
|
| Stromaufnahme wenn offen |
<4 mA
|
| Schutzklasse |
IP54
|
| Gewicht |
0,11kg
|
| Maße (H x B x T) |
46 x 46 x 80mm
|
