Victron Cable for Smart BMS CL 12-100 to MultiPlus

MultiPlus-II

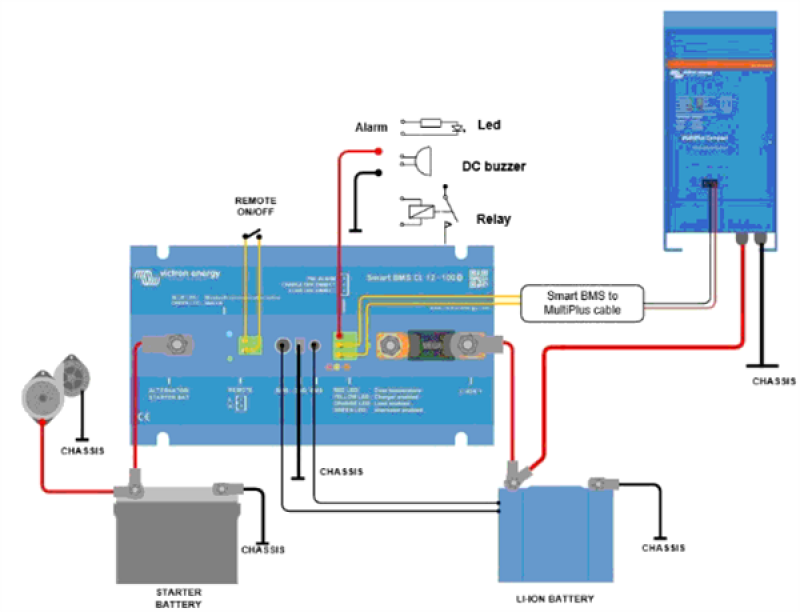

Die Victron MultiPlus-II-Modelle können über die Lasttrennungs- und Ladetrennungsausgänge gesteuert werden, indem das BMS CL 12-200-zu-MultiPlus-Kabel (Artikelnummer ASS070200100) verwendet wird. Dieses Kabel muss mit dem Fern-Ein/Aus-Anschluss des MultiPlus-II verdrahtet werden (den schwarzen Draht an den unteren (-) Anschluss und den roten Draht an den oberen (+) Fern-Ein/Aus-Anschluss anschließen). Sowohl die Lasttrennungs- als auch die Ladetrennungsausgänge des BMS müssen sich im Zustand 'Hoch' befinden, damit das MultiPlus-II arbeiten kann. Nach der Abschaltung wegen niedriger Batteriespannung die Lichtmaschine laufen lassen oder ein Batterieladegerät auf der Primärseite des BMS verwenden, um das System zurückzusetzen. Der MultiPlus-II schaltet sich dann ein und beginnt den Ladevorgang (falls an eine Wechselstromquelle angeschlossen).



MultiPlus 500VA – 1600VA & MultiPlus Compact 800VA – 2kVA

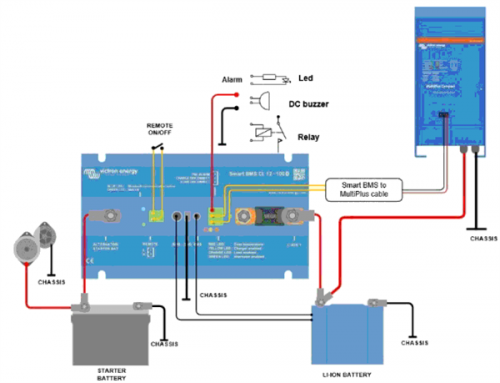

Diese MultiPlus-Modelle können über die Lasttrennungs- und Ladetrennungsausgänge gesteuert werden, indem das BMS CL 12-200-zu-MultiPlus-Kabel (Artikelnummer ASS070200100) verwendet wird. Dieses Kabel muss mit dem Fern-Ein/Aus-Anschluss des MultiPlus verdrahtet werden (den schwarzen Draht an die EIN-Klemme und den roten Draht an die (+)-Klemme anschließen). Sowohl der Lasttrennungs- als auch der Ladetrennungsausgang des BMS müssen sich im Zustand 'Hoch' befinden, damit der MultiPlus funktionieren kann. Nach der Abschaltung wegen niedriger Batteriespannung die Lichtmaschine laufen lassen oder ein Batterieladegerät auf der Primärseite des BMS verwenden, um das System zurückzusetzen. Der MultiPlus schaltet sich dann ein und beginnt den Ladevorgang (wenn er an eine AC-Stromquelle angeschlossen ist).
