Zur Ermittlung der erforderlichen Kettenradgrößen an Lenkwelle und Drehantrieb:
• Zählen Sie, wie oft sich die Lenkwelle dreht, wenn Sie das Ruder von Hart Backbord nach Hart Steuerbord bewegen

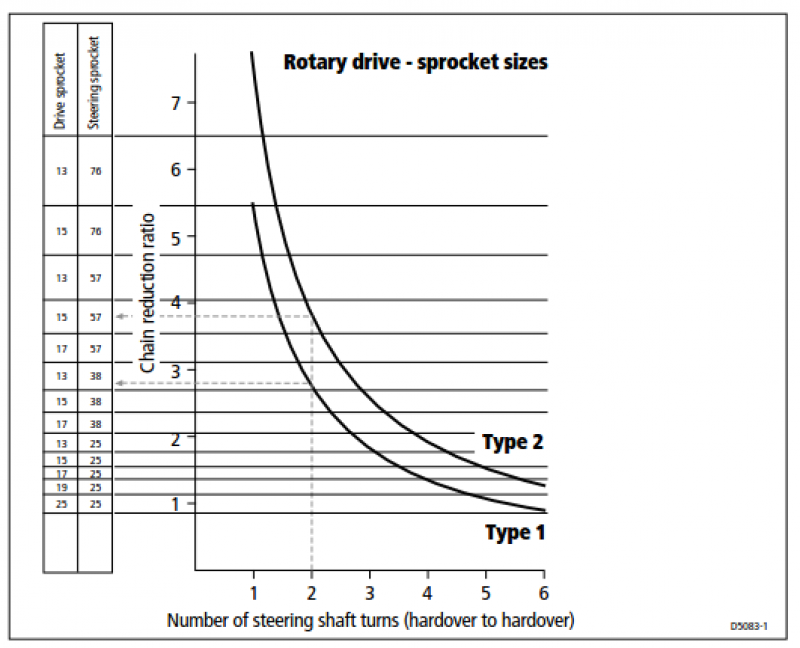

• Verwenden Sie Abbildung 3, um die erforderlichen Kettenradgrößen an der Lenkgetriebewelle (Lenkung) zu bestimmen Kettenrad) und am Drehantrieb (Antriebskettenrad) durch:
• Ablesen von der Anzahl der Lenkwellenumdrehungen (auf der horizontalen Achse) bis zu Ihnenerreichen Sie die Linie für Typ 1 oder Typ 2 (je nach Bedarf)
• Querlesen (zur vertikalen Achse), um die geeignete Lenkung und den richtigen Antrieb zu ermittelnKettenradgrößen aus der Tabelle links
• Zum Beispiel, wenn sich die Lenkwelle zweimal dreht, wenn sich das Ruder von Hardover nach bewegt Hardover benötigen Sie (wie durch die gepunkteten Linien in Abbildung 3 angezeigt): 13

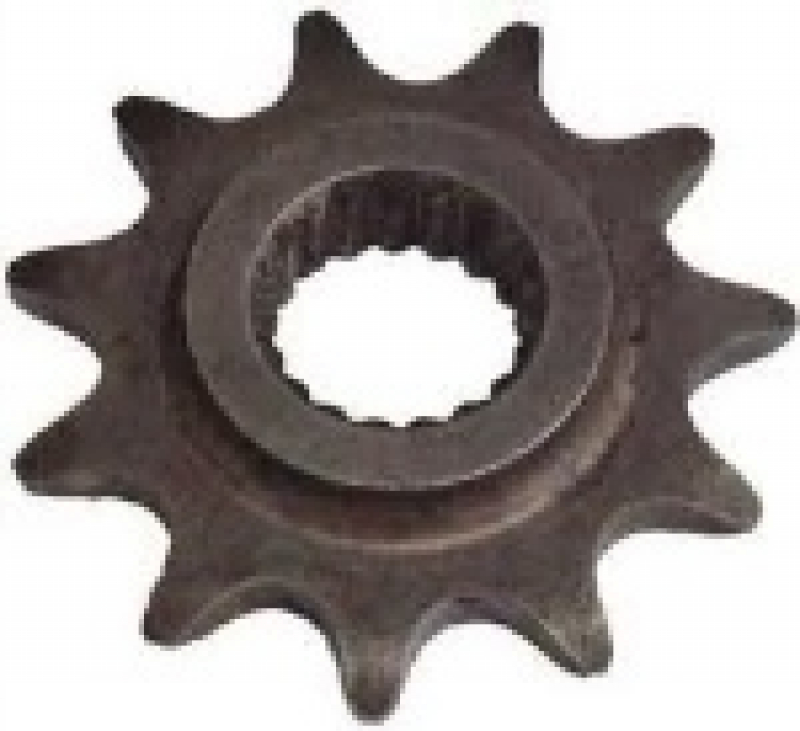

• ein Zahnrad mit 13 Zähnen und ein Lenkrad mit 38 Zähnen, wenn Sie einen Getriebemotor Typ 1 haben
• ein Zahnrad mit 15 Zähnen und ein Lenkrad mit 57 Zähnen, wenn Sie einen Getriebemotor vom Typ 2 haben
