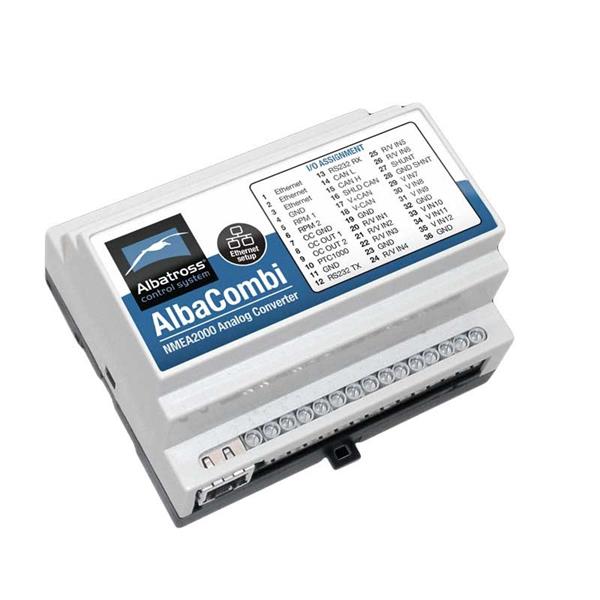

Mit dem ALBA-Combi Modul können analoge Motordaten in digitale NMEA-2000 Daten umgewandelt werden. Diese Motordaten und auch Tankdaten können dann auf aktuellen Kartenplottern von Raymarine, Simrad, Garmin, Lowrance, B&G und Furuno dargestellt werden.

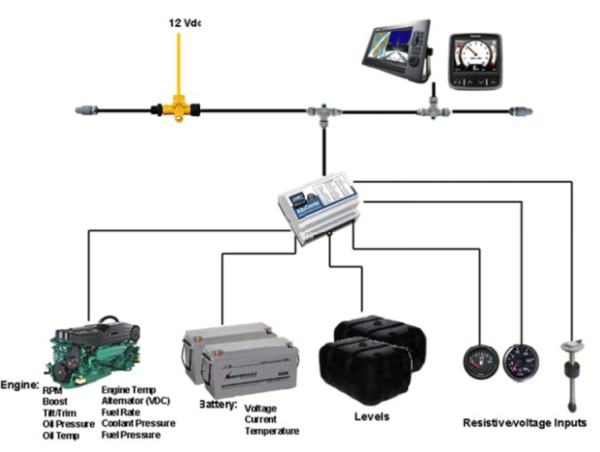

So können auch ältere (eben noch analoge) Motoren in ein NMEA-2000 Netzwerk integriert werden und fehlende Sensoren aktuellerer Motoren einfach nachgerüstet werden.

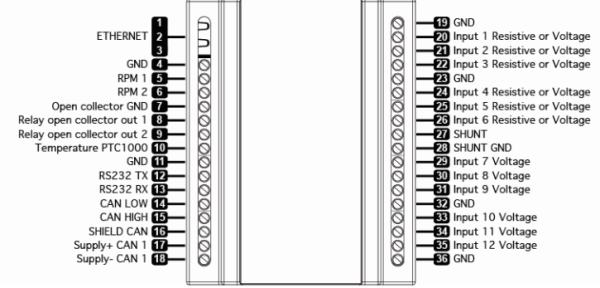

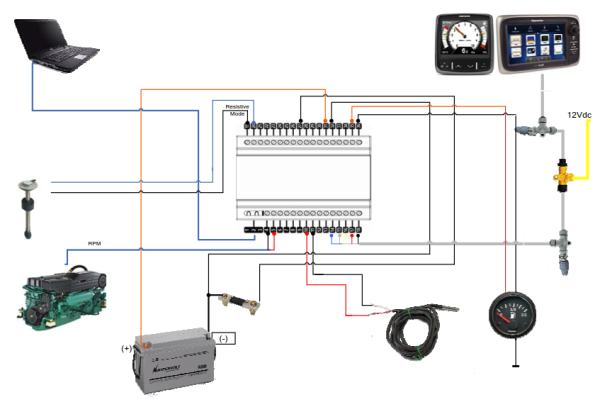

Die analogen Sensoren werden direkt an das Modul angeschlossen:
- 2x Drehzahl
- 2x Relais Anschlüsse
- 1x Temperatur (PTC1000)
- 6x Analoge Geber (über Widerstands- oder Spannungsmessung)
- 6x Analoge Geber (Spannungsmessung)
- 1x Shunt (Stromstärke)
Die Kalibrierung der Geberwerte erfolgt per Ethernet bequem über einen PC mit Browser.
Die Kalibrierung wird im ALBA-Combi Modul gespeichert.
Je Sensor können 8 Messpunkte für die Kalibrierung gesetzt werden. Damit lassen sich auch nicht-lineare Messungen (Tank) realisieren.
Die Montage ist auf einer 35mm Hutschiene (Lieferumfang) vorgesehen.
Lieferumfang: Alba-Combimodul OHNE Kabel
(der Anschluss an das NMEA-2000 Netzwerk erfolgt mit offenen Adern direkt auf 5 entsprechend bezeichnete Anschlüsse am Gerät)
Spannungsversorgung: 12V (9-18 V DC) - über das NMEA-2000 Netzwerk
Stromaufnahme: LEN3 (NMEA2000) ~ 150mA
